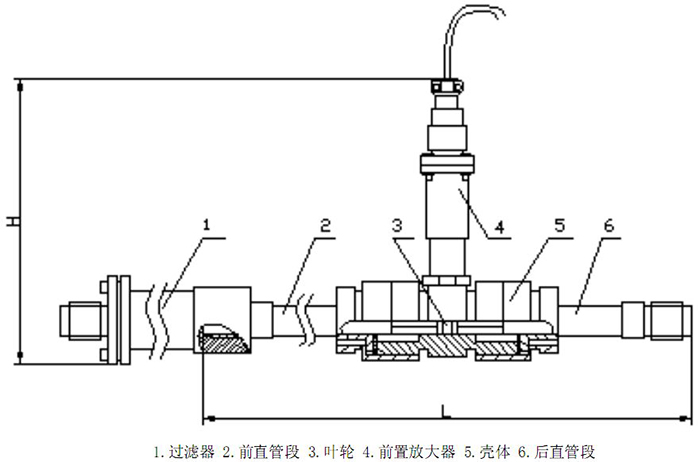

渦輪流量計結構原理由京儀股份為您整理，歡迎閱讀了解。
流體流過傳感器外殼。由于葉輪的葉片與流動方向成一定角度，因此流體的沖力使葉片具有旋轉力矩。在克服摩擦扭矩和流體阻力之后，葉片旋轉。轉矩平衡后，速度穩定。在這種情況下，轉速與流速成正比。由于葉片是磁性的，因此它位于信號檢測器（由永磁體和線圈組成）的磁場中。旋轉的刀片切斷磁場線并周期性地改變線圈的磁通量，從而在線圈的兩端感應出電脈沖信號。該信號被放大器放大并整形，以形成具有一定幅度的連續矩形脈沖波，可以將其遠程傳輸?shù)斤@示儀器，以顯示瞬時流量或總流體量。在一定的流量范圍內，脈沖頻率f與流過傳感器的流體的瞬時流量Q成正比，流量方程為：
注：DN 4—DN40口徑的傳感器是螺紋連接的，最大工作壓力為6.3Mpa；
DN50-DN200口徑的傳感器為法蘭連接，最大工作壓力為2.5Mpa；
DN 4—DN10口徑的傳感器配有前后直管段和過濾器。
對于直徑大于DN15的傳感器，我們公司可以支持前后直管段。
（2)介質溫度：-20?＋ 120℃。
（3)環境溫度：-20?＋ 55℃。
（4)電源：電壓：+ 5-24VDC，電流：≤10mA。
（5)傳輸距離：從傳感器到顯示儀器的距離可以達到1000m

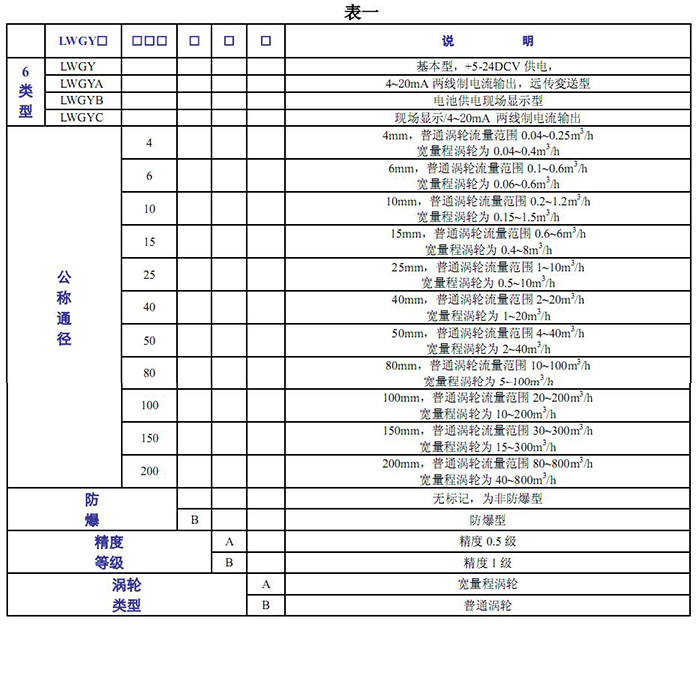

以上就是渦輪流量計的結構原理相關介紹，文末還附加了參數表的情況，希望對您有所幫助。
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是渦輪流量計結構原理全文內容。
